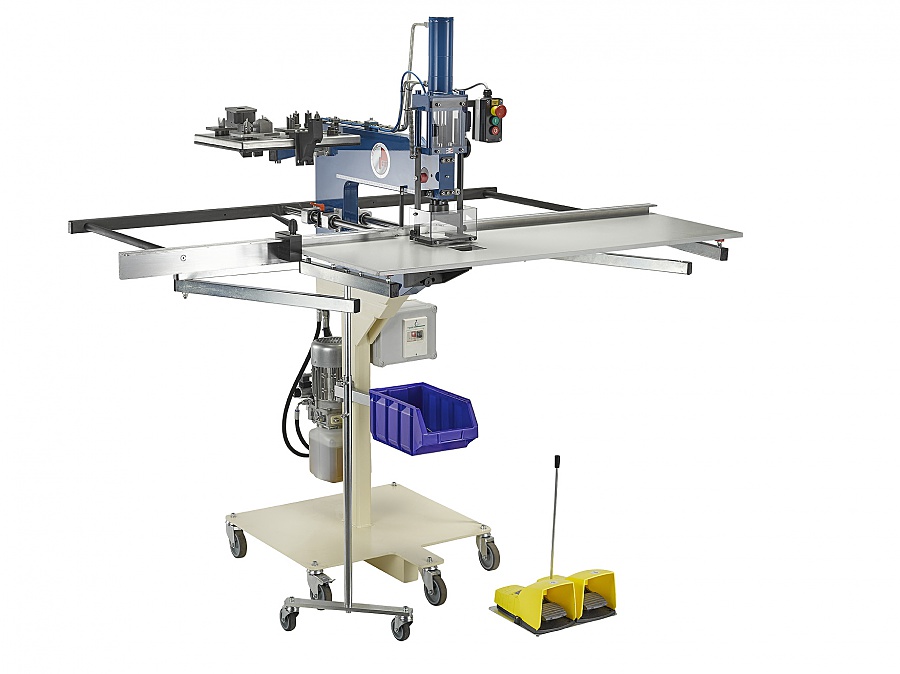

CT2-H125 PUNZONADORA ELECTROHIDRÁULICA
Punzonadora electrohidráulica para paneles de armarios, hasta Ø120 o 125x125
Consulte la tabla de referencias de máquinas y herramientas:
CT2-H125
Máquina autónoma, sobre base móvil, con grupo hidráulico integrado y doble pedal.
- Soportes articulados para mover las puertas.
- Regla X/Y con reglas y topes para trabajos en serie.

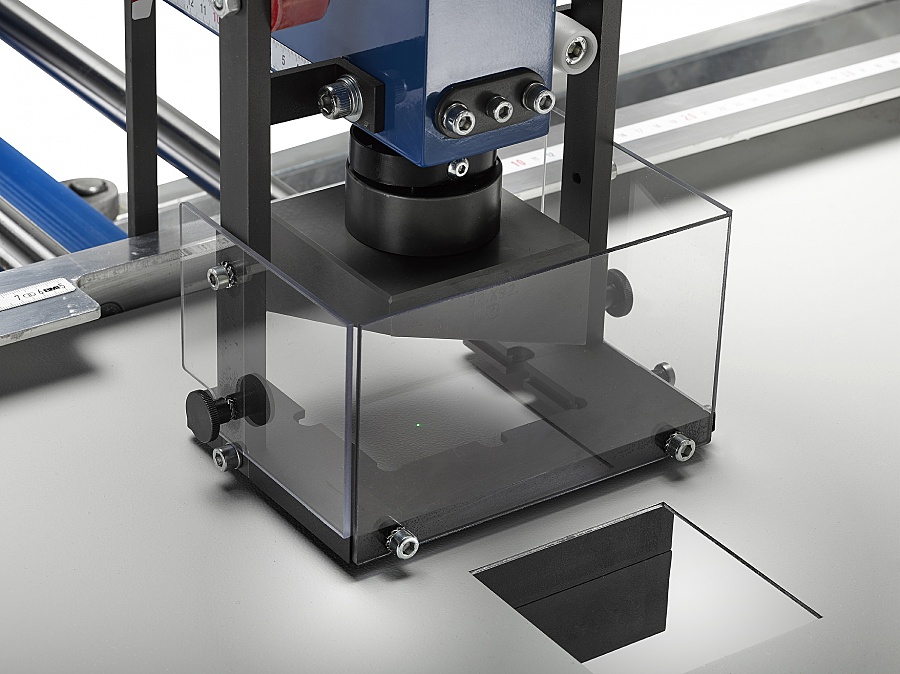

- Punzón integrado en los punzones para el "trabajo de línea", o puntero láser muy visual.
- La moderada velocidad de descenso del punzón evita errores de posicionamiento por parte del operario, el punzón permanece en su posición cuando se suelta el pedal de control.
Amplia gama de punzones, desde 3 mm de diámetro hasta 125x125 mm, PG, ISO y todas las dimensiones "eléctricas" o personalizadas.
CARACTERÍSTICAS TÉCNICAS:
- Central electrohidráulica de 240 V monofásica, 90 bares.
- Peso : 250 kg
- Dimensiones (sin regla): 800x720x1720
- Profundidad del cuello de cisne: 510 mm.
- Capacidad de perforación :
. 2 mm en acero o acero inoxidable
. 4 mm en plástico o poliéster
PRODUCTOS RELACIONADOS
- Punzonadora electrohidráulica CT2-H63.5
- Punzonadora manual CT2-M
- punzones redondos y rectangulares para acero estándar
- punzones redondos y rectangulares para acero inoxidable
- punzones redondos y rectangulares "no estándar".
- conjuntos de bombas hidráulicas y cortadoras manuales para tristar steel
- bomba hidráulica manual y juegos de corte para acero inoxidable tristar plus
- bomba hidráulica portátil para el punzón de akku
- Cilindro de punzonado para punzonadoras con bomba hidráulica de pie
- sierra para agujeros

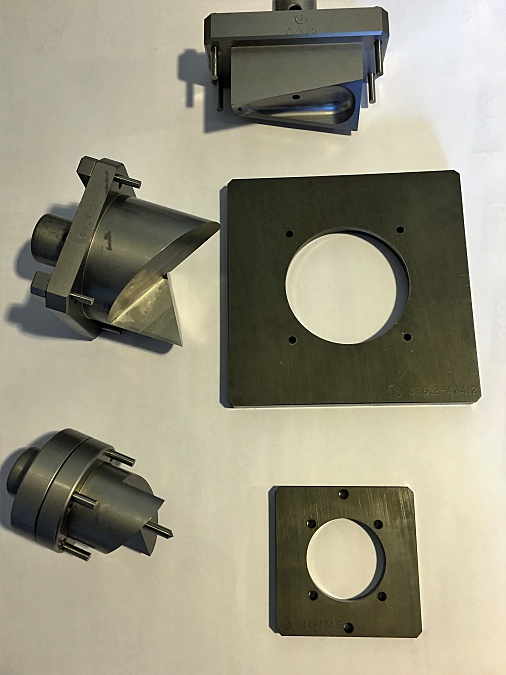

Punzones matrices de Ø64 a 120 y cuadrados de 61 a 125 máximo
|
Punzones matrices Ø65 a 120 y cuadrados 125x125 máx. para CT2H-125: |
||
| AGUJERO | DESTINO | REFERENCIAS |
| AGUJEROS REDONDOS: | ||
| Ø68 | PMR68 | |
| Ø70 | PMR70 | |
| Ø75,5 | PMR75,5 | |
| Ø76 | PMR76 | |
| Ø76.2 | PMR761;2 | |
| Ø80 | PMR80 | |
| Ø82 | PMR82 | |
| Punzones matrices cuadrados de 61x61 a 125x125 para CT2H-125: | ||
| AGUJEROS CUADRADOS Y RECTANGULARES: | ||
| 65X36 + 4 punzones entre ejes 83x32 | Conector industrial de 10 pines | PMC65X36 |
| 68x44.5 | Vivienda Essailec | PMC68X44.5 |
| 68X68 | Dispositivos 72x72 | PMC68 |
| 71X29 | PMC71X29 | |
| 73X47 | PMC73X47 | |
| 80X50 | PMC80X50 | |
| 65X36 + 4 punzones entre ejes 83x32 | Conector industrial de 16 pines | PMC86X36 |
| 92X45,3 | Dispositivos 96x48 | PMC92X45,3 |
| 92X92 | Dispositivos 96x96 | PMC92 |
| 112X36 + 4 punzones entre ejes 130x32 | Conector industrial de 24 pines | PMC112X36 |
| 125X125 máx., bajo pedido | ||
| Otras dimensiones según sus planes | PMCS | |
| Para el corte de grandes aberturas: | ||
| Conjunto de cuchilla y matriz 80 x 5 | Muescas y cortes grandes | LD80 |
| Conjunto de cuchilla y matriz 100 x 5 | Muescas y cortes grandes | LD100 |
| Conjunto de cuchilla y matriz 120 x 5 | Muescas y cortes grandes | LD120 |
Punzones matrices Ø 23 a 63.5 y rectángulos hasta 60x60:
| PERFORACIÓN | DESTINO | REFERENCIAS |
| AGUJEROS REDONDOS: | ||
| Ø22,5 + 4 salientes 3,2 | Botón giratorio | PMR22,5-32 |
| Ø25,5 | ISO 25 | PMR25,5 |
| Ø28,3 | PG 21 | PMR28,3 |
| Ø30.5 | PMR30.5 | |
| Ø32,5 | ISO 32 | PMR32,5 |
| Ø33 | PMR33 | |
| Ø34 | PMR34 | |
| Ø34.6 | PMR34.6 | |
| Ø37 | PG 29 | PMR37 |
| Ø38 | PMR38 | |
| Ø40,5 | ISO 40 | PMR40.5 |
| Ø41,5 | PMR41.5 | |
| Ø43 | PMR43 | |
| Ø44 | PMR44 | |
| Ø47 | PG 36 | PMR47 |
| Ø49.6 | PMR49.6 | |
| Ø50,5 | ISO 50 | PMR50,5 |
| Ø54 | PG 42 | PMR54 |
| Ø56 | PMR56 | |
| Ø57 | PMR57 | |
| Ø60 | PG 48 | PMR60 |
| Ø63,5 | ISO 63 | PMR63,5 |
| AGUJEROS CUADRADOS Y RECTANGULARES: | ||
| 15X15 | PMC15X15 | |
| 16,1X13,5 | PMC16,1X13,5 | |
| 18X12 | PMC18X12 | |
| 20X20 | PMC20X20 | |
| 22X22 | PMC22X22 | |
| 22.2X22.2 | PMC22.2X22.2 | |
| 24X24 | PMC24X24 | |
| 25X7 OBLONGO | Tornillo de 6" | PMC25x7 |
| 30X22 | PMC30X22 | |
| 33X15 | PMC33X15 | |
| 33X20,3 | PMC33X20,3 | |
| 34X21,5 | PMC34X21,5 | |
| 35X10 | PMC35X10 | |
| 35X35 | BOLSA HARTING | PMC35X35 |
| 36,5X21,5 | PMC36,5X21,5 | |
| 36X26 | PMC36X26 | |
| 36X36 | PMC36X36 | |
| 40X30 | 67,5x 30 | PMC40X30 |
| 40X40 | PMC40X40 | |
| 45X29 | 71 x 29 | PMC45X29 |
| 45,3X 22,2 | DIN 48 x 24 | PMC45,3X22,2 |
| 45,3X 45,3 | DIN 48 x 48 y mas | PMC45,3X45,3 |
| 46X36 | PMC46X36 | |
| 47X36 | PMC47X36 | |
| 50X14 | PMC50X14 | |
| 50X25 | PMC50X25 | |
| 50X37 | PMC50X37 | |
| 50X44,5 | PMC50X44,5 | |
| 52x36 + 4 punzones entre ejes 70x32 | Conector industrial de 6 pines | PMC52X36 |
| 55X55 | PMC55 | |
| 60X60 máximo | A MEDIDA | PMCS |
| 9 Husillos | Sub-D de 9 pines | PMSD9 |
| 15 Husillos |
Sub-D de 15 pines |
PMSD15 |
| 25 Husillos |
Sub-D de 25 pines |
PMSD25 |
| 37 Husillos |
Sub-D de 37 pines |
PMSD37 |
| CUCHILLAS DE CORTE PARA GRANDES APERTURAS: | ||
| Cuchilla, portacuchillas y juego de troqueles 30X5 para cortar | LD30 | |
| Cuchilla, portacuchillas y juego de troqueles 45,3X5 para cortar | LD45 | |
| Cuchilla, portacuchillas y juego de troqueles 60X5 para cortar | LD60 | |
| FORMAS DE OJAL: | ||
| Juego de punzones y matrices para ojales D6,5x D12 | PMBS12X6,5 | |
| RECORTES PARA LAS CERRADURAS: | ||
| D22,5X20,1 | PMRS22,5X20,1 | |
| D22,5X18,5 | PMRS22,5X18,5 | |
| D22,5X21,2 | PMRS22,5X21,2 | |
Sellos para troquelar Ø3 à 22.5
| AGUJERO | DESTINO | REFERENCIAS |
| Ø4,2 | PMR4.2 | |
| Ø5 | PMR5 | |
| Ø5.2 | PMR5.2 | |
| Ø6,2 | PMR6.2 | |
| Ø7 | PMR7 | |
| Ø7.2 | PMR7.2 | |
| Ø7.5 | PMR7.5 | |
| Ø8 | LED | PMR8 |
| Ø8,2 | LED | PMR8,2 |
| Ø9 | PMR9 | |
| Ø9.5 | PMR9.5 | |
| Ø10 | PMR10 | |
| Ø10,2 | PMR10,2 | |
| Ø10.5 | PMR10.5 | |
| Ø12 | PMR12 | |
| Ø12,2 | LED/ISO 12 | PMR12,2 |
| Ø12,7 | PG7 | PMR12,7 |
| Ø13.5 | PMR13.5 | |
| Ø14,5 | PMR14,5 | |
| Ø15,2 | PG9 | PMR15,2 |
| Ø16 | PMR16 | |
| Ø16.2 | PMR16.2 | |
| Ø16,5 | ISO 16 | PMR16,5 |
| Ø17,5 | PMR17,5 | |
| Ø18,6 | PG11 | PMR18,6 |
| Ø20 | PMR20 | |
| Ø20,4 | PG13/ISO 20 | PMR20,4 |
| Ø21 | PMR21 | |
| Ø22,5 | PG16 | PMR22,5 |
| Cuchilla, portacuchillas y juego de troqueles 20X3 para cortar | LD20 | |
| 8,7X8,7 | PMC8,7X8,7 | |
| Ø 23 máximo | sur mesure | PMRS |
MÁQUINAS Y ACCESORIOS
| DESIGNACIÓN | REFERENCIAS |
| PUNZONADORA HIDRÁULICA CT2-H125 | |
| Cuello de cisne, profundidad 500 mm, sobre base con ruedas, con cilindro y unidad de control integrados, control de pedal para bajar/levantar el punzón, parada en posición para trabajar en la línea, regla de 2 metros, 2 topes, para trabajar en coordenadas, unidad de control hidráulico 240 v 90 bares. | CT2-H125 |
| TABLAS DE SOSTENIMIENTO: (imprescindibles, a elegir en función de los diámetros de perforación) | |
| TABLA DE PORTAHILOS ANCHURA 30: para matrices de 3 a 22,5 mm de diámetro- máximo Para CT2-M / CT2-H63.5 / CT2-H125 |
TPM30 |
| MESA DE PORTAHILOS ANCHURA 80: para troqueles de 25,5 a 63.5 de diámetro y cuadrados de hasta 60x60 máximo Para CT2-M / CT2-H63.5 / CT2-H125 |
TPM80 |
| MESA PORTAMATRICES ANCHURA 150: para matrices de grandes dimensiones Ø 120 o 92x92 máximo Solo para CT2H-125 |
TPM150 |
| ESMOLDEDOR PARA MESA DE 150: obligatorio con mesa de 120 (permite punzonar desde un diámetro de 3 hasta un diámetro de 120) | DV150 |
| MESA PORTAMATRICES DE 150 DE ANCHO modificada para paso de punzón 125x125 Solo para CT2H-125 |
TPM150-125 |
| Placa desmontable para punzón-matriz 125x125 | CT20165 |

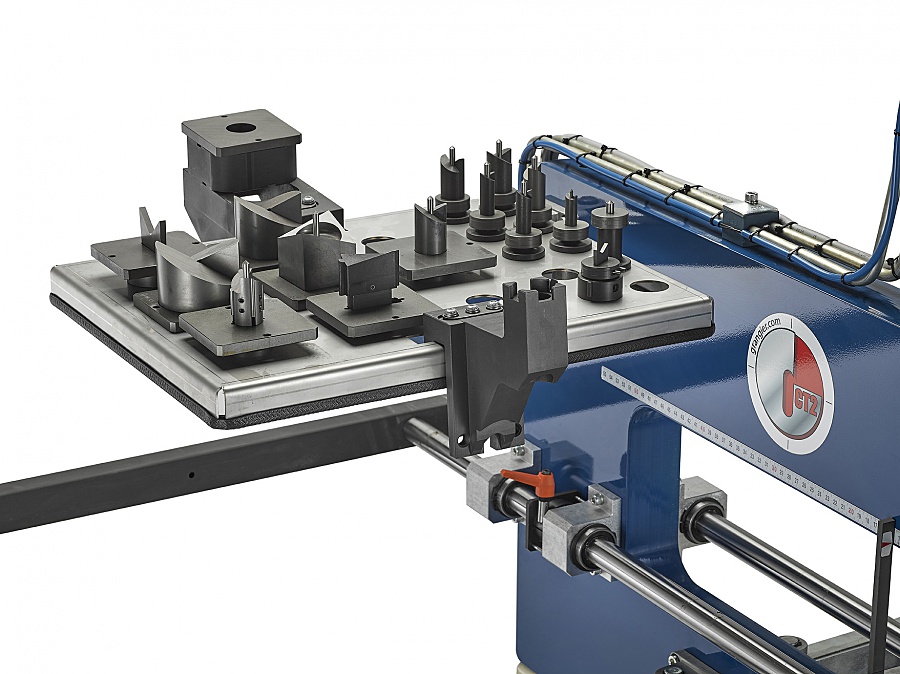

| ACCESORIOS | |
| SOPORTE DE RODILLOS PARA PUERTAS (imprescindible para puertas grandes) | SRP |
| PANEL DE ALMACENAMIENTO DE HERRAMIENTAS | CRO |
| BASE PARA PUNZONADORA MANUAL | SRCT2 |
| MESA PORTAMATRICES de 42 mm de ancho: mesa intermedia para matrices de 25,5 a 32,5 mm de diámetro | TPM42 |
